V3690B数字智能型等电位测试仪又名微欧计、欧姆计、直流接地电阻测试仪,采用最微处理机技术,四线法测试,安全精密可靠。是检测设备外壳、避雷带、地梁、构造、机柜、钢筋、水管、窗户、护栏、散热器、流水线等对象的金属构件之间等电位联结质量的专用仪表,也可以测量各种电气设备与地网地极间的连接导体的电阻,变压器直流电阻,还可以测量开关、插座触点的接触电阻、线圈、金属导线、焊接点等低值电阻。广泛应用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。还具备测量直流电压和交流电压功能。

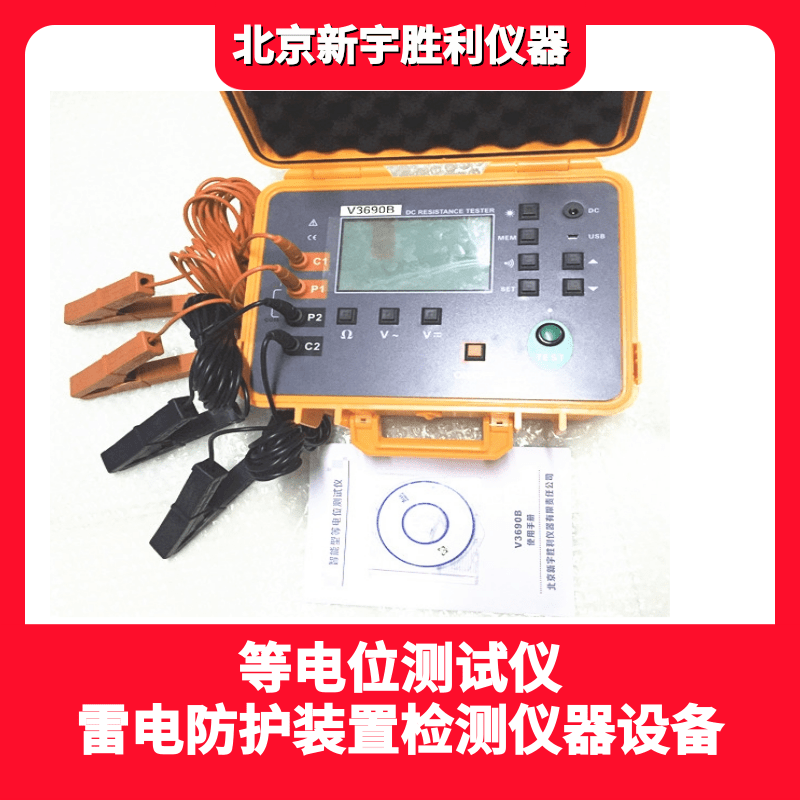

V3690B数字式等电位测试仪由主机、监控软件、测试线、通讯线等组成。主机大屏LCD显示,一目了然。能存储500组数据,电阻测量范围:0.0001Ω~30KΩ,直流电压范围:0.0~1000V,交流电压范围:0.0~750V。监控软件具有在线实时监控与历史查询功能,动态显示,具有报警值设定及报警指示功能,具有历史数据读取、查阅、保存、报表、打印等功能。
技术规格
功 能 |
金属构件之间等电位联结电阻测试,低值电阻测试,地网地极间连接导体的电阻测试,接触电阻测试等 |
量 程 |
0.0001Ω~30.00KΩ;精度±1%rdg±5dgt |
分辨率 |
0.0001Ω |
检测方法 |
四线法测试 |
测试电流 |
≤2A |
电 源 |
DC 6V 4.5Ah铅酸蓄电池 连续待机100小时以上 |
显示模式 |
4位超大LCD显示,灰白屏背光 |
量程及精度
测量功能 |
量 程 |
精度 |
分辨力 |
电阻 |
0.1mΩ~300.0mΩ |
±1%rdg±10dgt |
0.1mΩ |
301mΩ~3000mΩ |
±1%rdg±5dgt |
1mΩ |
|
3.01Ω~30.00Ω |
0.01Ω |
||
30.1Ω~300.0Ω |
0.1Ω |
||
301Ω~3000Ω |
1Ω |
||
3.01kΩ~30.00kΩ |
10Ω |
||
DC电压 |
0.1~100.0V AC |
±1.5%rdg±5dgt |
0.1V |
101~1000V |
1V |
||
AC电压 |
0.1~100.0V AC |
±1.5%rdg±3dgt |
0.1V |
101~750V |
1V |
(注:23℃±5℃,75%rh以下)
