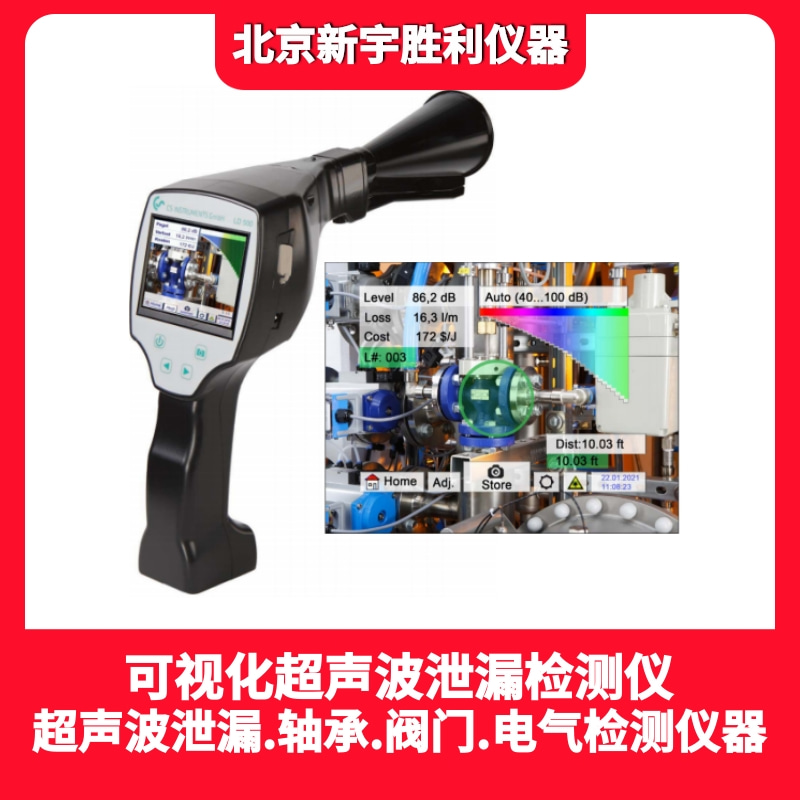

U-LD500超声波泄漏检测仪.可视化检漏仪

特点：直观可视彩屏，拍照，红黄绿指示泄漏程度，以L/min单位显示漏率，计算泄漏成本；带拍照摄像头和泄漏计算功能的全新超声波检漏仪是您理想的泄漏检测仪器，红黄绿色标指示泄漏程度，即使在较远的距离也可以方便地探测和记录最细微的泄（0.1L/min，相当于1€每年）；多种适合人机功效的配件可选。

用途：适用于压缩气体检漏，真空泄漏，电气放电检查，带压系统密封泄漏检测，无法加压系统的泄漏检测，车辆，船舶，飞机，容器等密封性能检查。远距离压力泄漏检测，空冷器查漏，远距离局部放电检测；绝缘子故障检测，远距离危险气体或压力容器泄漏检测。

技术优势：测量泄漏和计算泄漏功能；确定您的泄漏率 (升/分钟) 以及节能潜力（欧元/年）；即使距离很远也能查找最细微的泄漏；自动等级：自动按环境调整灵敏度，可靠地屏蔽环境噪音；拍摄泄漏照片；说明泄漏和必要的保养作业；通过USB向电脑传输泄漏数据；根据ISO 50001制作报告；可持续运行9小时。

传感器：

1.喇叭式传声传感器：聚集最细微的泄漏声波，由此放大为可听到的噪音。激光器可实现准确定位。集成激光测距功能。

2.精确泄漏检测管：带校直尖端的检测管，可在狭窄的空间内精确地定位最细微的泄漏信号。

3.可弯曲传感器：鹅颈式弯管接探头，可精确定位难以接触位置上的泄漏。屏蔽干扰噪音。

4.超声波远距离集波器：是抛物面构型的超声波反射器，用于在较远的距离中进行泄漏检测和电气放电检测，集成有激光指示器和摄像头。通过在抛物面的超声波集波器中聚集由于气体泄漏或电气放电产生的超声波信号，在最远10-15m 的距离中也可以准确地(±15cm) 定位最细微的0.8l/min（约8€每年）的泄漏。抛物面超声波集波器的形状确保只反射接收指定方向的泄漏或电气超声波信号。可将干扰噪音降至最小程度，准确探测需要检测的超声波信号。

附件：

1.头戴式隔音耳机：隔音头戴式耳机即使在极其嘈杂的环境下也可以进行泄漏检测。屏蔽环境噪音，将泄漏（无法听到的超声波）转换为可听到的信号。

2.带有肩带的皮套：携带存放手持式主机，实现符合人体工程学的安全操作。

3.泄漏标签：纸质形式，以便在现场记录，并安放于泄漏位置以标识。

4.超声波信号发射器（选配）：为探测无法加压系统内的泄漏提供了便利的超声波信号发射器。用于车辆，船舶，飞机的密封性能。在定位发射器时，确保声音信号可进入到管道系统内。超声波信号穿透最小的开口，之后可使用主机进行探测。

技术指标：

工作频率：40kHz±2kHz

灵敏度：最低：在6bar，5m的距离条件下0.1 l/min，约1€/年压缩空气成本；通过抛物面超声波集波器在10-15m的距离可以准确地(±15cm)定位最细微的0.8l/min（约8€每年）的泄漏。

连接：3.5 mm头戴式耳机插孔，可连接外部充电器的电源插口

激光器：波长：645-660 nm

输出功率：< 1 mW（2级激光）

显示屏：3.5″触摸屏

接口：USB接口

数据记录仪：16GB SD存储卡（一亿个数值）

供电：内部有可充电的锂离子电池，可持续运行约 9 h，充电时间为 4 h

环境温度：0-+50C

EMC：DIN EN 61326

自动等级：自动按环境调整灵敏度，可靠地屏蔽环境噪音

主机重量：540g

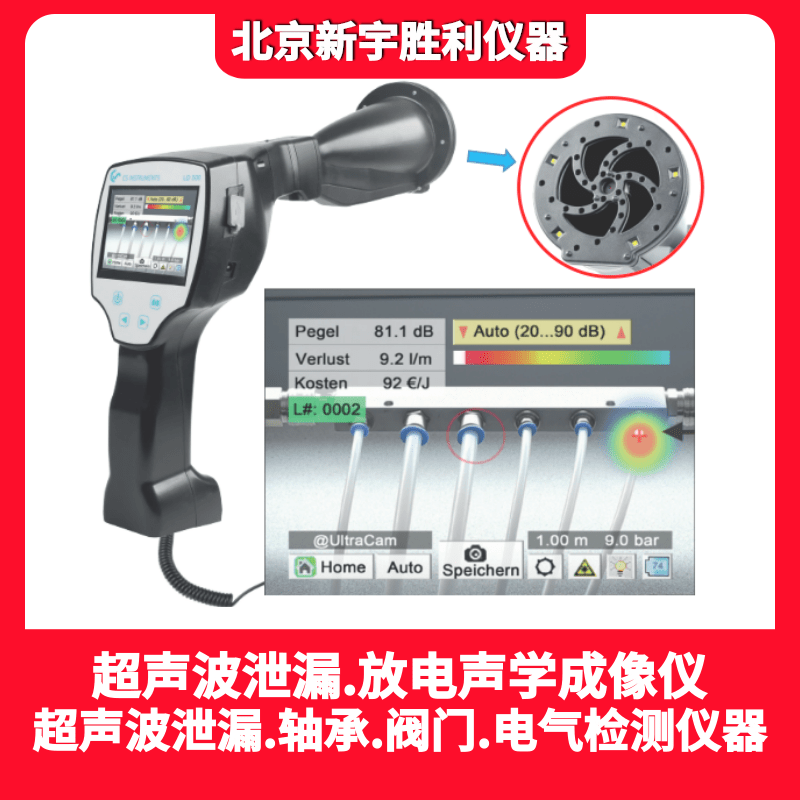

UltraCam LD500声学成像仪；超声波泄漏声波成像仪

声学成像仪UltraCam LD500-在图像中直接显示泄漏或电气运行状况。

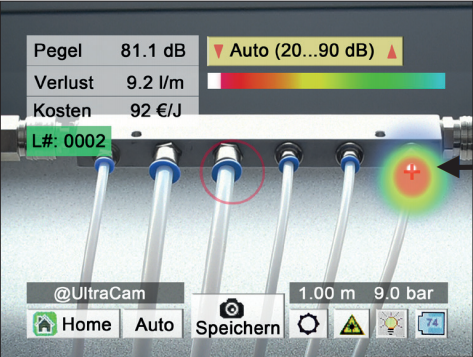

UltraCam LD500使用30个MEMS麦克风来计算和显示气体泄漏与电气放电的超声图像。 此外，该设备还能发现听不见的超声波发射。在生产过程中，即使在嘈杂的环境中，也能直观地表现出现场图像中的泄漏情况。与传统的检漏仪相比的优势： 为了确定泄漏率，用户将激光直接对准泄漏点。泄漏、激光和红圈在图像中必须相互重叠。这样一来，以I/min或cfm为单位的泄漏率和以€/年为单位的成本就可以准确确定，距离是自动测量的。

与传统的泄漏检测仪相比，可节省大量的时间；30个MEMS传声器生成泄漏图像；亮度传感器在黑暗环境中激活LED；可作为LD500可视化泄漏检测仪的升级产品；通过 Cloud solution软件实现多用户功能；独特的激光测距功能，自动成本确定；可确定您的泄漏率 (升/分钟或立方英尺/分钟) 以及节能潜力(欧元/年)。可自由设置货币单位；可拍摄泄漏照片；无纸化文档；在设备上现场输入发现泄漏的地方、纠正措施和备件 ；可根据ISO50001制作报告；轻松工作 - 符合人体工程学设计的单手操作 -重量轻。

配置：将UltraCam与检漏仪LD500安装在一起：LD500检漏仪带有UltraCam喇叭，集成摄像头；30个超声波传声器，用于在屏幕上观察泄漏情况，包括100个泄漏标签；隔音耳机；带校直尖端的校直管；插入式电源；用于连接超声波传感器的螺旋形电缆长度2米(可拉伸)；用于LD500的肩带皮套；仪器箱。

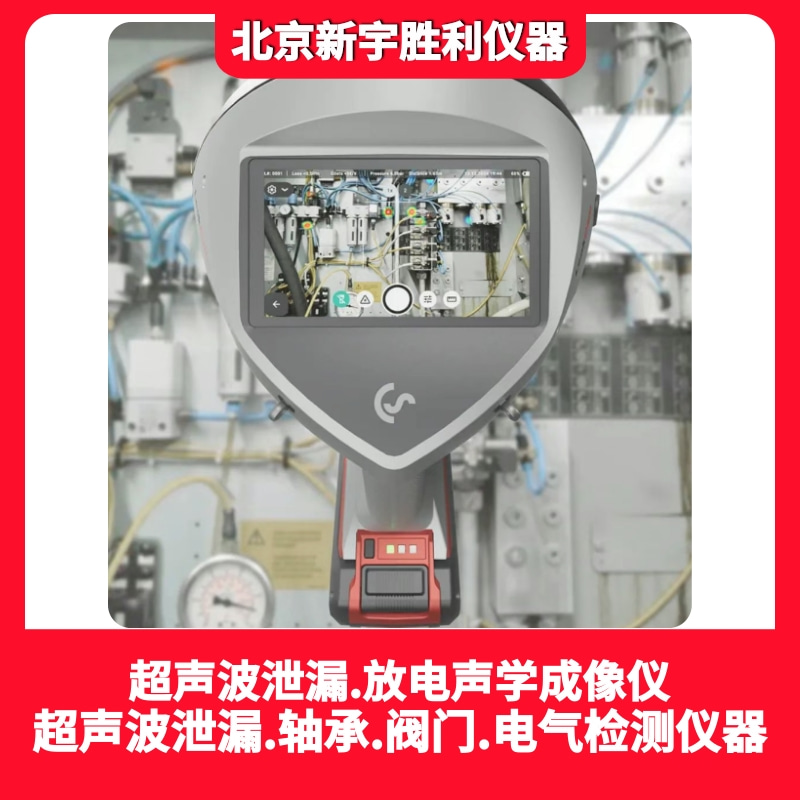

LeakCam 600工业声波成像仪，泄漏/放电超声声学成像仪

新一代泄漏检测仪 - 所有相关泄漏一目了然！

LeakCam600可以精确检测压缩空气泄漏和压缩气体泄漏，即使在嘈杂的工业生产环境中也不例外。它配备64个具有强力波束形成算法的MEMS麦克风，可同时显示多个泄漏点，并能从很远的距离快速定位泄漏点。这就节省了查找泄漏点的时间，降低了能源成本，提高了维护功效。
LeakCam600的优势：
•强力波束形成算法--可同时检测和显示远距离的多个泄漏点
•64个超声波麦克风排列在20厘米的最大距离上，可在压缩空气泄漏量为10欧元/年的情况下，从最远20米处对泄漏点进行精确定位。
•可定制的频率范围为2至80kHz，即使在嘈杂的生产设施中，也能有效屏蔽干扰源，实现精确的泄漏检测。
•操作直观，无需培训。
•5英寸高清显示屏和1300万像素摄像头，可提供清晰、详细的可视化图像。
•符合人体工程学的设计，配有单手手柄、颈带和紧固孔，适合长时间使用。
•可更换电池，工作时间长达8小时，实现不间断工作。
•以升/分钟或立方英尺/分钟为单位估算泄漏量，并计算每年的成本。
•内置激光测距模块，可精确对焦并确定泄漏率。
•与Leak Reporter V2和Cloud-solution软件兼容，可进行高级分析和记录。
