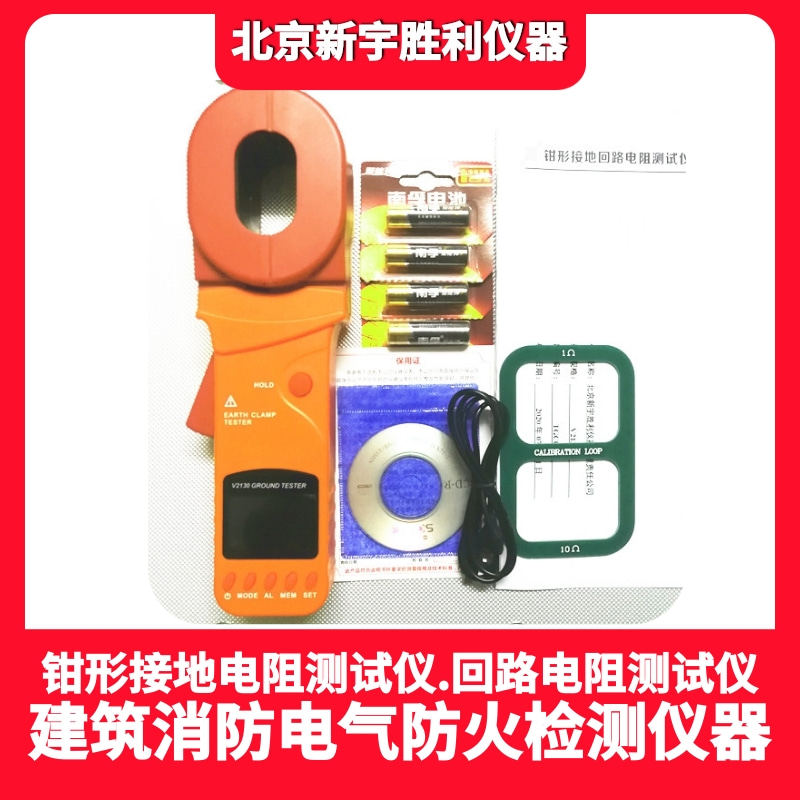

V2130钳形接地回路电阻测试仪又名回路电阻测试仪,用于接地电阻的测试。使用全新黑色豪华屏设计、电阻电流同屏显示、同时还具有实时时钟、数据存储、数据查阅、报警、自动关机等功能。整机美观高档,量程宽广,分辨率高,操作便捷,携带方便,准确、可靠、性能稳定,抗干扰能力强。而且具有防震、防尘、防潮结构,是电信、电力、气象、机房、油田、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。它适用于测量各种电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等接地电阻。
V2130钳形接地回路电阻测试仪由微处理器控制,可准确检测接地电阻。其使用了快速滤波技术可将干扰减至最小。同时数据存储和数据上传等功能。
一、量程及精度
测量模式 |
测量范围 |
分辨率 |
准确度 |
电阻测量 |
0.010Ω-0.099Ω |
0.001Ω |
±(1%+0.01Ω) |
0.10Ω-0.99Ω |
0.01Ω |
±(1%+0.01Ω) |
|
1.0Ω-49.9Ω |
0.1Ω |
±(1%+0.1Ω) |
|
50.0Ω-99.5Ω |
0.5Ω |
±(1.5%+0.5Ω) |
|
100Ω-199Ω |
1Ω |
±(2%+1Ω) |
|
200Ω-395Ω |
5Ω |
±(5%+5Ω) |
|
400-590Ω |
10Ω |
±(10%+10Ω) |
|
600Ω-880Ω |
20Ω |
±(20%+20Ω) |
|
900Ω-1200Ω |
30Ω |
±(25%+30Ω) |
|
电流测量 |
0.00mA -9.95mA |
0.01mA |
±(2.5%+1mA) |
10.0mA -99.0mA |
0.1mA |
±(2.5%+5mA) |
|
100mA -300mA |
1mA |
±(2.5%+10mA) |
|
0.30A-2.99A |
0.01A |
±(2.5%+0.1A) |
|
3.0A-9.9A |
0.1A |
±(2.5%+0.3A) |
|
10.0A-20.0A |
0.1 A |
±(2.5%+0.5A) |
二、技术规格
功 能 |
接地电阻测试、回路电阻测试、漏电流测试 |
环境温度湿度 |
23℃±5℃,75%rh以下 |
电 源 |
DC 6V (4节5号碱性干电池) |
量 程 |
接地电阻:0.01-1200Ω |
电流:0.00mA-20.0A |
|
测量方式 |
互感方式 |
电阻分辨率 |
0.001Ω |
电流分辨率 |
0.01mA |
钳口尺寸 |
55mm×32mm |
时钟功能 |
有 |
Ω + A同步显示 |
Ω + A同屏显示 |
接地电压测量功能 |
无 |
显示模式 |
4位LCD显示,黑屏设计 |
LCD尺寸 |
46mm×29mm |
仪表尺寸 |
长宽高:285mm×85mm×58mm |
测量时间 |
2次/秒 |
USB接口 |
具有USB接口,软件监控,存储数据可以上传电脑,保存打印 |
通 讯 线 |
USB通讯线1条 |
数据存储 |
500组,“MEM”存储指示,显示“FULL”符号表示存储已满 |
数据查阅 |
查阅数据时“MR”符号指示 |
溢出显示 |
超量程溢出时“OL”符号指示 |
干扰测试 |
自动识别干扰信号,干扰电流大时“NOISE”符号指示 |
报警功能 |
测量值超过报警设定值时发出报警提示 |
电池电压 |
电池电量实时显示,电池电压低时提醒及时充电 |
自动关机 |
开机5分钟后自动关机 |
功 耗 |
50mA Max |
质 量 |
仪表:1180g (含电池) |
工作温湿度 |
-10℃~40℃;80%rh以下 |
存放温湿度 |
-20℃~60℃;70%rh以下 |
绝缘电阻 |
20MΩ以上(电路与外壳之间500V) |
耐 压 |
AC 3700V/rms(电路与外壳之间) |
外部磁场 |
<40A/m |
外部电场 |
<1V/m |
适合安规 |
IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2); IEC61010-031; IEC61557-1(接地电阻); |
