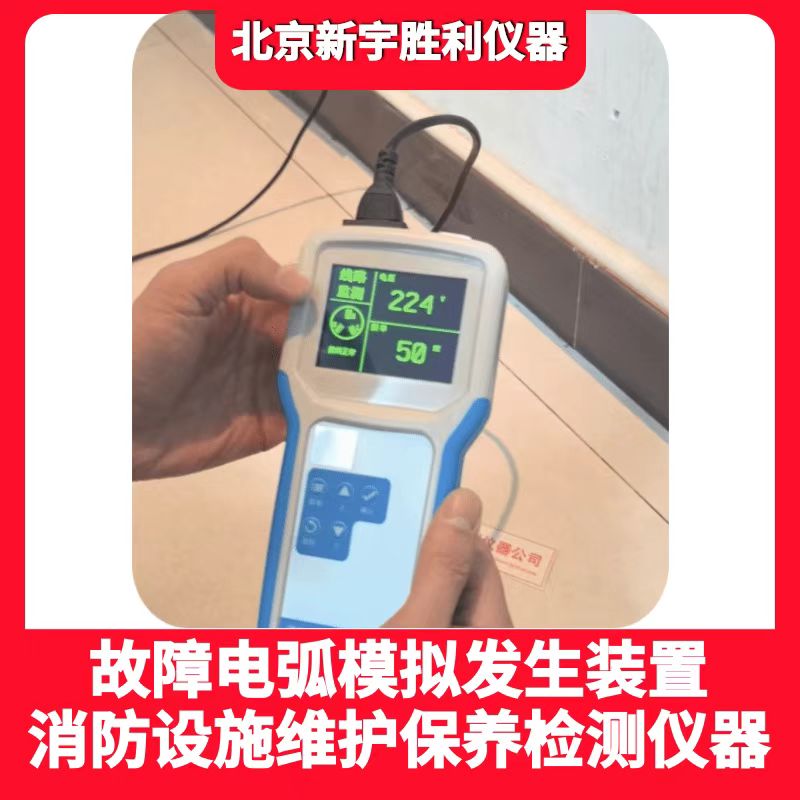

故障电弧探测器测试仪；故障电弧模拟发生装置；电弧故障保护器测试仪；AFDD现场检测仪

故障电弧探测器测试仪；也称故障电弧模拟发生装置；电弧故障保护器测试仪；AFDD现场检测仪；多功能电气线路检测仪等。产品适用于现场快速测试各类故障电弧探测器（AFDD）的功能是否正常、测试单相三孔插座接线是否正确、测试漏电保护器（RCD）灵敏度、测试电气线路负载安全等。产品遵循国标GB14287.4-2014、GB16917.1 (IEC61009-1)等国内外标准规范设计, 以快速检测电气线路是否规范安装以及是否存在安全隐患等。是消防电气防火安全检测的得力帮手！

一、适用范围：建筑消防设施维保检测、建筑消防电气防火检测、消防监督验收检查、火灾自动报警系统安装调试、电气火灾监控探测器检测、故障电弧探测器（AFDD）安装调试、漏电保护器（RCD）安装调试、电气安装项目现场验收、工业和民用电气系统线路日常维保、物业安全巡检、电气线路安全检查、电气防火设备性能现场检查。

二、主要特点：

1.电压和频率检测：将测试仪接入电气线路后，会实时检测并显示当前线路中的电压值、频率数据。此功能可检测判别电气线路是否供电正常。

2.插座接线检测：将测试仪接入单相三孔插座，可判断插座的L、N、PE接线方式是否规范正确，是否有断线缺线等故障。此功能可检测判别插座接线及线路安装是否正确，以防止出现因接线错误而导致电器损坏或发生人员触电等安全事故。

3.故障电弧探测器检测（AFDD）：将测试仪接入故障电弧探测器后面线路的插座，即可快速完成现场检测；通过在电气线路中产生故障电弧信号，测试故障电弧探测器是否满足GB14287.4-2014中要求的故障电弧探测报警的性能要求。此功能适用于故障电弧探测器的初装或定期性能检测；以确认故障电弧探测器是否能有效对电气线路中的故障电弧进行探测报警。

4.漏电保护器检测（RCD）：操作测试仪产生对地漏电电流（15mA、30mA、45mA）给前端的漏电保护器，根据漏电保护器对线路中的漏电电流的响应动作，来判断该漏电保护器是否运行正常，在额定的漏电流动作值时能否进行分断动作。此功能适用于漏电保护器的初装或定期性能检测；以确认漏电保护器是否处于正常工作状态并能有效进行电气安全防护。

5.电气线路负载检测：可以检测电气线路的压降，计算电气线路的阻抗。从而防范因电气线路安装不规范、接触不良、阻抗过大等因素；导致的设备损坏、人员触电、电气线路故障发热，引发故障电弧产生火灾。

三、技术指标：

测试接入电压：220V AC

额定工作电压：4.5V DC

环境温度：-10℃-40℃

相对湿度：≤96%

四、各项功能展示
