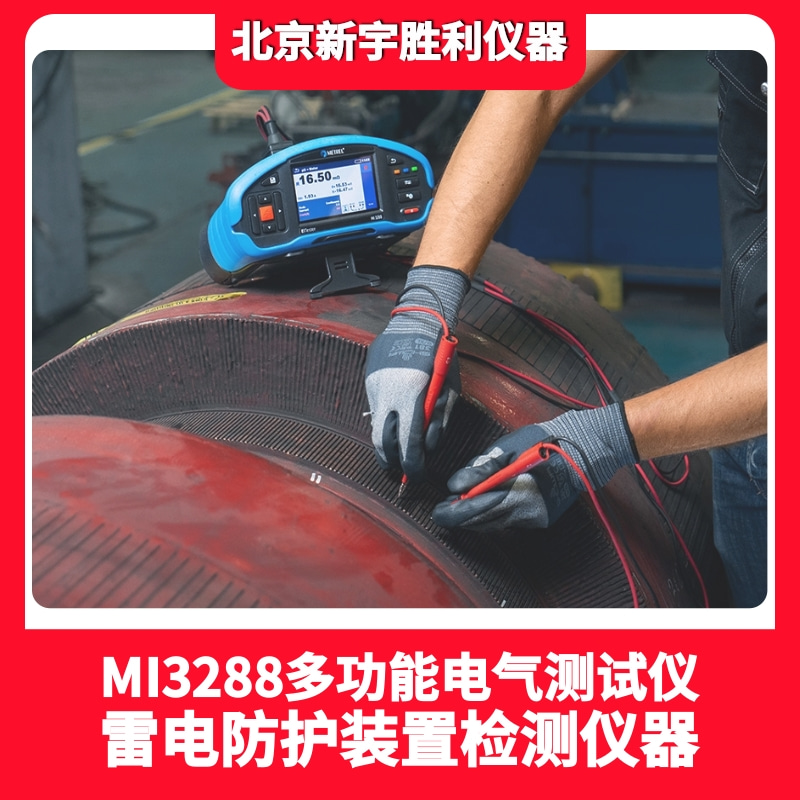

MI3288多功能电气测试仪是一款便携式电池供电的多功能测试仪器。该测试仪具有：四线法接地电阻测量，单钳法、双钳法接地电阻测量，土壤电阻率测量以及真有效值电流测量；地电位、跨步电压、接触电压以及绝缘电阻测量；过压保护设备（SPD压敏电阻）的击穿电压和微欧级电阻测量（连续性测量）。所有测试结果均可保存在仪器中，随后可通过PC软件MESM下载至计算机，用于测试后评估和报告生成。
测量功能：
• 2/3/4极法、单钳选择电极法、双钳法测量接地电阻，测试电流>80mA，分辨率0.001Ω；
• 温纳法和施伦贝格法测量土壤电阻率；
• 地电位测量；
• 使用外部探针（选配）进行跨步电压和接触电压测量；
• 绝缘电阻测量（50V至2500V），极化指数PI、DAR计算及介质放电比DD分析；
• 电容测量；
• 压敏电阻测试（2.5kV）；
• 直流耐压测试（最高2.5kV）；
• 使用钳形表进行电流测量；
• 真有效值电压和频率测量；
• 连续性测量（测试电流7mA和200mA）；
• 微欧级电阻测量（测试电流最高可达2A）。
关键特性：
• 用一台仪器完成所有主要测量，包括接地电阻、土壤电阻率、电位、绝缘电阻、电阻、电压、频率及电流测量。
• 接地测量中输出电压的多频测试信号，提供最佳抗噪声性能。
• 绝缘电阻测试电压从50V到2500V，电阻测量范围可达100GΩ。支持自动放电，并提供滤波选项（关闭、5秒、10秒、30秒、60秒）。
• 电阻测量（四线开尔文法）。
• 微欧电阻（µΩ）测量，支持单次、连续和感应模式操作，测试电流：10mA、100mA、1A 和 2A（双向）。
• 过电压类600V CAT II、300V CAT III（在海拔4000米）。
• 4.3英寸彩色液晶显示屏，带触摸屏。
• 可编程自动序列。
• 可编程高低限值（Hi/Lo limits）。
• 高防护等级。
• 内置充电器和可充电的锂离子电池作为标准配件。
• 通过内置蓝牙与电脑、Android平板和智能手机进行蓝牙通信。
• PC软件MESM的前后处理:准备测试结构，结果下载，树状视图，表格视图和图形视图，存储和打印。
典型应用：
• 家庭和工业设施的初始及定期测试
• TT和IT系统的测试
• 雷电防护装置检测
• 工业区域、小型建筑、矿山设施的测试
• 变电站接地测试
• 电机和发电机绕组测试
• 电力变压器测试
• 电力电感器测试
• 电线与电缆电阻测量
• 变压器、电机、电缆、机械设备等的绝缘电阻测量
• 绝缘趋势监测
• PE导体连续性测试及主PE和辅助PE连接的测试
标准：
安全：EN 61010–1；EN 61010-2- 030 c；EN 61010-2–032；EN 61010 - 031
功能：EN 61557–2；EN 61557–4；EN 61557-5
电磁兼容性：EN 61326
其他标准：IEC/EN/HD 60364；AS/NZ 3018；CEI 64.8；HD 384；BS 7671；VDE 0413
技术参数
|
功能 |
测量范围 |
分辨率 |
精度 |
|
接地电阻2/3/4线法， 测试频率： 55 - 164 Hz |
0.010 Ω … 1.999 Ω 2.00 Ω … 19.99 Ω 20.0 Ω … 199.9 Ω 200 Ω … 999 Ω 1.000 kΩ … 1.999 kΩ 2.00 kΩ … 19.99 kΩ |
0.001 Ω 0.01 Ω 0.1 Ω 1 Ω 0.001 kΩ 0.01 kΩ |
±(3 %读数+ 3位)
|
|
接地电阻 4线法与单钳选择电极法（加选） |
0.010 Ω … 1.999 Ω 2.00 Ω … 19.99 Ω 20.0 Ω … 199.9 Ω 200 Ω … 999 Ω 1.000 kΩ … 1.999 kΩ 2.00 kΩ … 19.99 kΩ |
0.001 Ω 0.01 Ω 0.1 Ω 1 Ω 0.001 kΩ 0.01 kΩ |
±(8 %读数 + 3位)
|
|
接地电阻 双钳法 （加选） |
2.00 Ω … 9.99 Ω 10.0 Ω … 49.9 Ω 50 Ω … 100 Ω |
0.01 Ω 0.1 Ω 1 Ω |
±(5 %读数 + 2位) ±(10 %读数+ 2位) ±(20 %读数) |
|
土壤电阻率（温纳法和施伦贝格法） |
0.00 Ωm … 19.99 Ωm 20.0 Ωm … 199.9 Ωm 200 Ωm … 999 Ωm 1.000 kΩm …1.999kΩm 2.00 kΩm … 19.99 kΩm 20.0 kΩm … 199.9 kΩm 200 kΩm … 999 kΩm 1.0 MΩm … 1.99 MΩm |
0.01 Ωm 0.1 Ωm 1 Ωm 0.001kΩm 0.01 kΩm 0.1 kΩm 1 kΩm 10 kΩm |
计算值（考虑4极测量的不确定度） |
|
绝缘电阻Riso Un=2.5 kV |
0 kΩW … 999 kΩW 1.00 MΩ ... 9.99 MΩ 10.0 MΩ ... 99.9 MΩ 100 MΩ ... 999 MΩ 1.00 GΩ ... 9.99 GΩ 10.0 GΩ ... 99.9 GΩ |
1 kΩ 0.01 MΩ 0.1 MΩ 1 MΩ 10 MΩ 100 MΩ |
±(3 %读数+ 3位)
±(5 %读数+ 3位) ±(15 %读数+1位) |
|
200mA连续性 |
0.020 Ω … 1.999 Ω 2.00 Ω … 19.99 Ω 20.0 Ω … 999.9 Ω 1.000 kΩ … 1.999 kΩ |
0.001 Ω 0.01 Ω 0.1 Ω 1 Ω |
±(1 %读数+ 2位) |
|
7mA连续性 |
0.0 Ω … 199.9 Ω 200 Ω … 1,999 kΩ 2.00 kΩ … 19.99 kΩ 20.0 kΩ … 199.9 kΩ 200 kΩ … 999 kΩ |
0.1Ω 1 Ω 10 Ω 100 Ω 1 kΩ |
±(0.5%读数+5位)
±(2 %读数+ 5位) |
|
2A微欧表 1A，2A
1A 100mA
10mA
|
0.000 mΩ … 1.999 mΩ 2.00 mΩ … 19.99 mΩ 20.0 mΩ … 199.9 mΩ 200 mΩ … 499 mΩ 0.500 mΩ … 1.99 mΩ 0.00 mΩ … 19.99 mΩ 20.0 mΩ … 199.9 mΩ 200 mΩ … 1.999 Ω
0.00mΩ …199.9 mΩ 200 mΩ … 1.999 Ω 2.00 Ω … 19.99 Ω 20.0 Ω … 199.9 Ω |
1µΩ 10 µΩ 100 µΩ 1mΩ 1mΩ 10µΩ 100µΩ 1mΩ 10mΩ 100 µΩ 1mΩ 10mΩ 100mΩ |
±(0.25%读数+ 4位) |
|
地电位 |
0.00 mV …99.99 mV 100.0mV … 999.9 mV 1.000 V … 9.999 V 10.00 V … 49.99 V |
0.01 mV 0.1 mV 1 mV 10 mV |
±(1 %读数 + 3位) |
|
跨步电压和接触电压 |
V … 199.9 V 200 V … 999 V |
0.1 V 1 V |
计算值 |
|
TRMS电压 |
V … 9.999 V
10.00 V … 99.99 V
100.0 V … 749.9 V |
0.001V
0.01V
0.1 V |
15 ... 99 Hz时， ±(0.5 %读数+ 3位) 100 ... 399 Hz时， ±(1 %读数 + 3位) 400 ... 1200 Hz时， ±(5 %读数+ 3位) |
|
直流电压 |
0.000 V … 9.999 V 10.00 V … 99.99 V 100.0 V … 999.9 V |
0.001 V 0.01 V 0.1 V |
±(0.5 %读数+ 3位) |
|
频率 |
15.00Hz…99.99Hz 100.0Hz…999.9Hz 1000Hz…1200Hz |
0.01Hz 0.1Hz 1Hz |
±(0.2 %读数+ 1位) |
|
电流 加A1281钳
加A1227钳 /A1609钳 |
10 mA … 749 mA 0.10A…7.49A 2.0A…99.9A 100A…149A 20A…999A 0.6A…59.9A 6A…599A 60A…5.99KA |
1mA 0.01A 0.1A 1A 1A 0.1A 1A 10A |
±(2.5 %读数+ 3位)
±(3.5 %读数+ 3位) |
|
压敏电阻 |
0.0V .... 99.9 V 100 V .... 999 V 1.00 kV .... 2.50 kV |
0.1V 1V 10V |
±(1 %读数 + 3位) |
|
通用 |
|||
|
测量类别 |
300 V CAT IV; 600 V CAT II; 300 V CAT III （4000米海拔高度） 保护 |
||
|
保护级别 |
双重绝缘 |
||
|
COM口 |
蓝牙，USB |
||
|
显示 |
4.3英寸彩色LCD显示屏，带背光和触摸屏 |
||
|
防护等级 |
IP54 |
||
|
电源 |
7.2V（4400mAh 锂离子电池盒） |
||
|
尺寸 |
250*110*160毫米 |
||
|
重量 |
1.6公斤 |
||
订购指南： MI3288标准配置： MI3288主机；7.2V/4400mAh电池组；电源适配器12V/3A；2.5kV测试线；2x1.5米测试线，绿色1.5米测试线，4x1米测试探针，2个 (红色，黑色)；鳄鱼夹，4个 (黑色,蓝色,绿色, 红色)；软便携包；软颈带；USB电缆；PC软件；使用说明书；出厂校验报告。
MI3288-20米：MI3288ST；20米接地测试套件（20米测试线2根，4.5米测试线2根，地桩4个）。
MI3288-50米：MI3288ST；50米接地测试套件（50米测试线2根，4.5米测试线2根，地桩4个）。
